1000系列

U1000

為安川領先全球
超越世代的新型變頻器!

矩陣式變頻器承接過往經驗
有著最好的馬達驅動技術

面對變頻器現今難題都能迎刃而解!



第3節能克服將過去捨去能源再利用
追求Power Quality高功率因數、無電源高諧波
滿足All-in-One精巧一台、一切搞定
  •

    ▼超越變頻器!新世代的馬達驅動


      解決變頻器現有的問題!


        安川電機應用「矩陣轉換技術」
        開發世界首創「U1000變頻器」
        搭配安川精細「馬達驅動技術」


        讓原有泛用變頻的器問題一掃而空,
        並以超前的表現為客戶注入新力量。


    ▼何謂矩陣轉換器


      為雙向驅動的變頻器!
      二極體、電容構成之直流回路
      不產生電源諧波,讓效率更高

      主要9個雙向開關以格子狀(矩陣)連接並利用
      交流3相電雙向輸出任意電壓、頻率轉換裝置。



    變頻器U1000_1差異

    ▼如何更有效的利用能源

    變頻器U1000_特長4-何謂回升

    【利用制動電阻器等將過去廢棄熱能加以回收成為回升能量,並轉為電源藉此達到節能目的】
    變頻器U1000_特長4-回升差異

    ▼將節電「可視化」




    ▼不會產生高次諧波



    ▼電源設備容量小型化

    *:電力公司的功率因數電費扣減的範圍(80%~100%)最大,
    *:電費最多可扣減3%(20×0.15%)





      當功率因數高時
      即可減少電源設備容量

      加上還有電費的優惠、線材尺寸
      發電機容量小型化等優點。​​​



    變頻器U1000_特長6-2-電源容量小


    ▼驅動再進化、亦可驅動PM馬達

    變頻器GA700特長3-各種モータ


    傳統矩陣轉換器再進化!!



    實現各式各樣的馬達控制。
    除了感應馬達外,同步馬達(SPM /IPM)
    也能在無PG感測器的狀態下進行控制。

    ▼工業用電源切換功能








    無需相位檢測器、接觸器等週邊機器
    即可切換工業用電源。



     ▼停電時也能有萬全的維護!

    變頻器GA700特色8-可橫躺



    可選購24V控制單元電源內置規格,

    即使電源被切斷的狀態下仍可確認參數。


     ▼革新的轉矩特性


    在無編碼器時完成驅動同步馬達、實現高啟動轉矩成就
    不僅如此,更讓IPM馬達輸出"Zero Speed"高啟動轉矩

    此外感應馬達透過高性能電流方式實現高啟動轉矩

    變頻器GA700特色8-可橫躺
    變頻器GA700特色8-可橫躺


    變頻器GA700特色8-可橫躺

    ▼安全環境


    符合安全標準


    ◎ 符合ISO/EN13849-1 Cat.3 Ple,IEC/EN61508 SIL3
    (安全輸入2點與EDM輸出1點)。

    ◎ 新增可監控安全動作EDM功能(External Device Monitor)。

    ◎ 符合SIL3標準,不但降低故障率,更可建立安全的系統。

    ◎ 以往在EN81標準時,需要兩台電磁接觸器(MC)配置,
     亦在符合法規的要求下削減電磁接觸器,以節省空間。


    ▼可自訂符合您需求的U1000


     標準搭載可視化程式編輯功能DriveWorksEZ,使用PC進行拖曳操作即可輕鬆將變頻器自定義成符合您機械的規格。
     可為特殊動作及全新偵測功能等編輯程式並搭載於U1000。
    ▼簡易維護

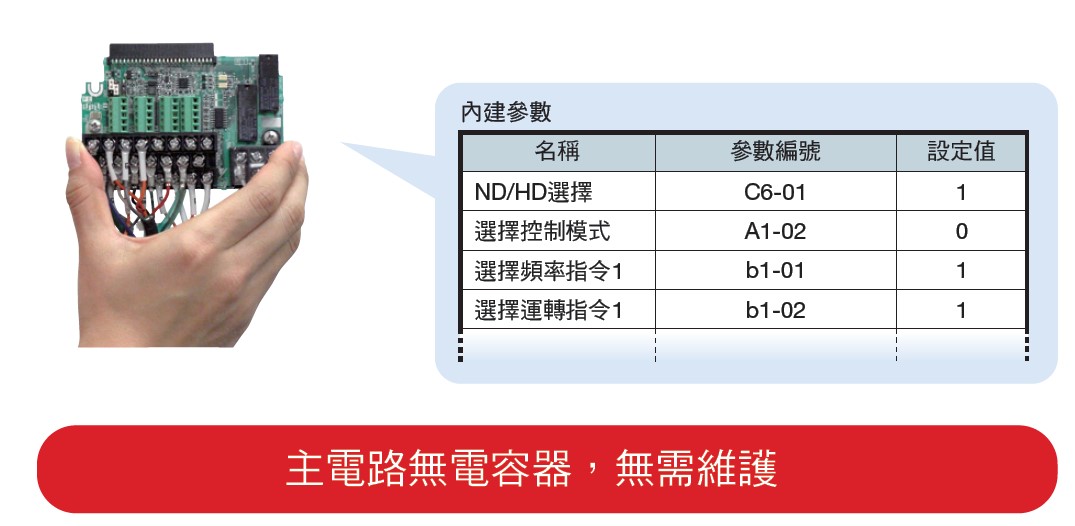

    具備參數備份功能可拆式端子台


    ◎即使萬一U1000發生故障,也無需進行控制訊號的配線
      作業或重新設定參數。

    參數複製功能


    ◎ 標準配備操縱器,並內建複製功能。可輕鬆上傳/下載參數。
    ◎ 使用選配的附USB複製單元,只需One-Touch即可複製參數。

     變頻器U1000特色14-維護保養

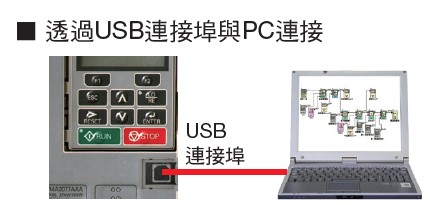

    工程工具 DriveWizard Plus


    ◎ 使用PC可統一管理多台U1000的參數。
    ◎ 搭載各種監控、參數編輯、模式運轉、示波器功能等,
       讓U1000的調整、維護作業等變得更容易。
    變頻器U1000特色15-USB連線
    ▼相較於傳統變頻器

    變頻器U1000特色16-從來品比較

  • 200V級


    U1000 200v type

      400V級

    U1000 400v type
    *1: 代表額定輸出電流時的值。此外,額定輸入電流的值會隨著電源端阻抗
    *1:(包含電源變壓器、配線條件等)而變動。
    *2:額定輸入容量是以電源線間電壓240 V×1.1 來計算。
    *3:額定輸入容量是以電源線間電壓480 V×1.1 來計算。
    *4:請選擇額定輸出電流高於馬達額定電流的機種。
    *5: CIMR-UA2□ 0028 ~ 0248,4□ 0011 ~ 0414 為載波頻率4 kHz 時,
    *5: CIMR-UA4□ 0477 ~ 0930為載波頻率3 kHz時的值。若要提高載波頻率,則必須降低電流。
    *6:高諧波電流失真率設為5%以下時,最大輸出電壓為輸入電壓×0.87。此外,須改變原廠設定的參數。
    *7: CIMR-UA4□ 0720 ~ 0930需設置U1000本體單元及標準構成機器(高諧波濾波器模組)。
    *8: CIMR-UA4□ 0477 ~ 0930連接EMC濾波器時,輸入電壓請使用380 ~ 480 V。
